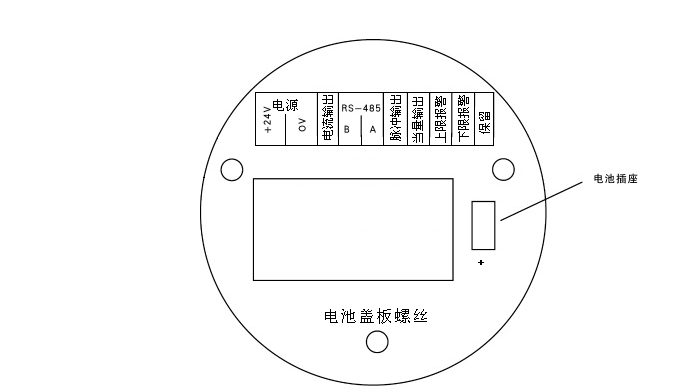

一、旋進旋渦流量計接線端子說明：
電 源：＋24V：電源正極，0V：電源負極；
電流輸出：4～20毫安電流輸出端子；
RS-485通訊：A和B；
脈沖輸出：與工況體積流量對應的脈沖輸出端子，輸出頻率與流速成正比；
當量輸出：與標況體積流量對應的脈沖輸出端子，輸出頻率由脈沖當量系數決定；
上限報警：輸出上限報警電平；
下限報警：輸出下限報警電平。
二、接線方法

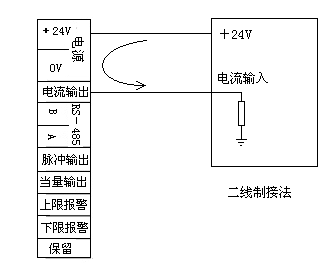

a. 兩線制電流接線方法

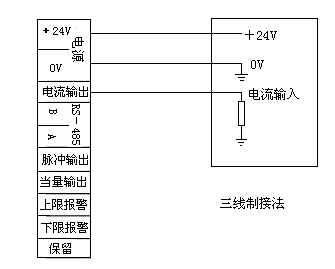

b. 三線制電流輸出接線方法

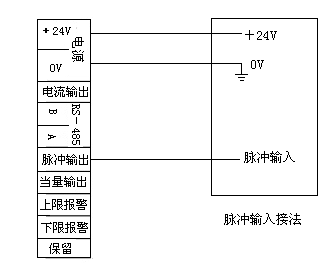

c、脈沖輸出接線方法
d、當量輸出接線方法

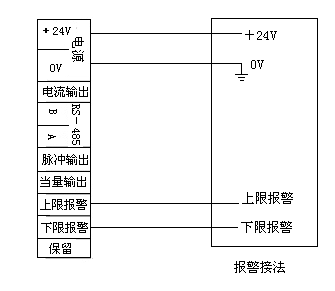

e、報警輸出接線方法

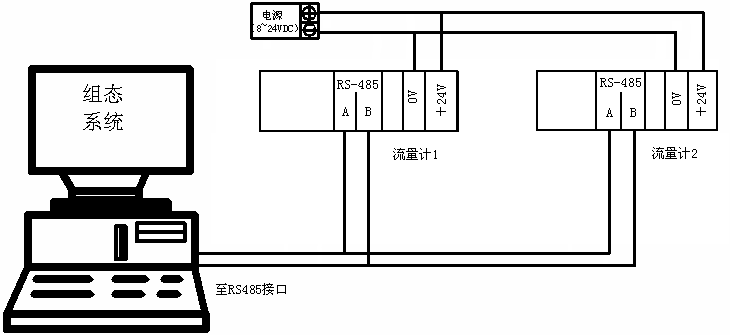

f、通信輸出接線方法
